تنظیم ترمز دوچرخه دیسکی و لقمه ای 🚴‍♂️ یکی از مهمترین اقداماتی است که هم بر ایمنی دوچرخه سواری تاثیر میگذارد و هم بر کیفیت و لذت سواری. وقتی ترمزها بدرستی عمل نکنند، حتی بهترین دوچرخه هم نمی تواند عملکرد مطلوبی داشته باشد. این کار علاوه بر افزایش کنترل و ثبات دوچرخه، باعث میشود استهلاک قطعات کاهش یابد و هزینه های نگهداری کمتر شود. آشنایی با اصول صحیح تنظیم ترمز، بویژه برای دوچرخه سواران شهری و کوهستانی، یک مهارت ضروری و کاربردی محسوب میشود.

آموزش تنظیم ترمز دوچرخه

How To Adjust Your Bike Brakes

ترمز دیسکی که درست عمل نمی کند یا صدای اصطکاک ایجاد می کند می تواند تجربه دوچرخه سواری را آزاردهنده و خسته کننده کند. فارغ از برند و مدل ترمز، این راهنما آی آر میکس به شما کمک می کند مهارت و دانش لازم برای تنظیم ترمزهای دیسکی مکانیکی را بدست آورید.

انواع ترمز دوچرخه

سیستم های ترمز دیسکی در دو نوع مکانیکی و هیدرولیکی طراحی می شوند و تفاوت اصلی آنها در نحوه انتقال نیروی ترمز گیری است:

1. ترمز دیسکی مکانیکی: در این سیستم، نیروی دست از طریق کابل ترمز منتقل می شود. وقتی دسته ترمز را می فشارید، کابل کشیده می شود و این نیرو به بازوی اهرم روی کالیپر می رسد. کالیپر نیز با فشردن لنت ها به دیسک، باعث کاهش سرعت یا توقف دوچرخه می شود.
2. ترمز دیسکی هیدرولیکی: در این نوع ترمز دوچرخه، خبری از کابل نیست؛ به جای آن از روغن یا مایع هیدرولیک درون شلنگ استفاده می شود. وقتی دسته ترمز را فشار می دهید، این مایع تحت فشار قرار می گیرد و نیروی تولید شده به کالیپر و لنت ها منتقل می شود. این سیستم معمولا ترمزگیری نرم تر، قوی تر و دقیق تری را فراهم می کند.

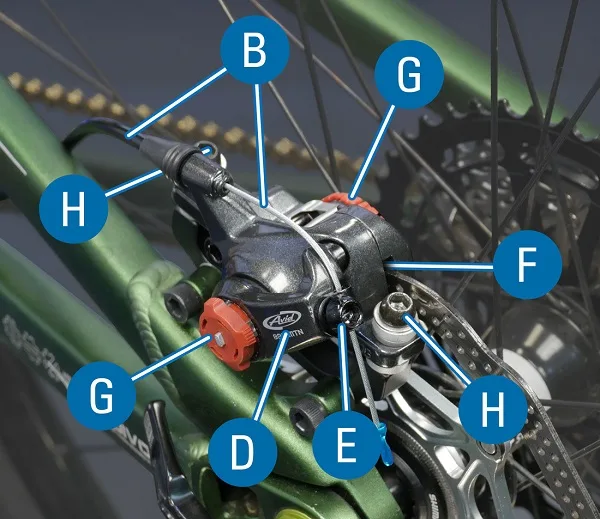

اجزای اصلی سیستم ترمز دوچرخه دیسکی مکانیکی

در ادامه، برای درک بهتر نحوه عملکرد و تنظیم، با اجزای اصلی یک سیستم ترمز دیسکی مکانیکی آشنا می شویم.

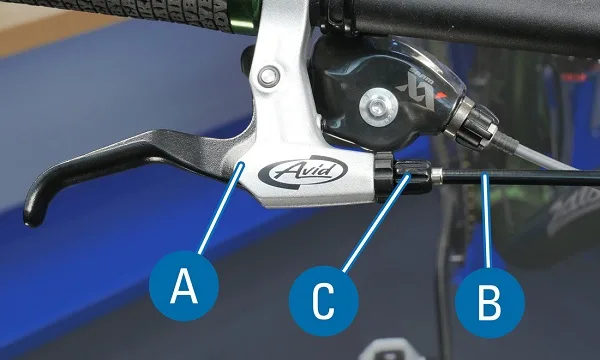

A. دسته ترمز دوچرخه (Brake Lever): روی فرمان نصب می شود و با فشردن آن، نیروی ترمزگیری وارد سیستم می شود.

B. سیم ترمز دوچرخه و روکش (Cable & Housing): در ترمزهای مکانیکی، دسته ترمز یک سیم ترمز دوچرخه را می کشد که از داخل روکش عبور کرده و به کالیپر متصل می شود.

C. پیچ تنظیم (Barrel Adjuster): پیچی برای کوتاه یا بلند کردن مسیر روکش کابل که معمولا روی دسته ترمز یا کالیپر قرار دارد.

D. بازوی اهرم (Lever Arm): کابل به بازوی اهرمی روی کالیپر وصل می شود. در بیشتر مدل ها، این بازو تنها لنت بیرونی را حرکت می دهد و دیسک کمی خم می شود تا با لنت داخلی تماس پیدا کند. در برخی کالیپرها، هر دو لنت همزمان و متقارن به سمت دیسک فشار می آورند.

E. پیچ نگهدارنده کابل (Pinch Bolt): کابـل ترمز توسط این پیچ روی بازوی اهرم محکم می شود.

F. لنت ترمز دوچرخه (Pads): با فشار بازوی اهرم، لنت ها به دیسک چسبیده و با ایجاد اصطکاک، سرعت دوچرخه کم یا متوقف می شود.

G. پیچ های تنظیم لنت (Adjusters): پیچ هایی روی کالیپر که فاصله لنت ها نسبت به دیسک را تنظیم می کنند. بعضی کالیپرها یک پیچ دارند و برخی دو پیچ جداگانه برای هر لنت.

H. پیچ های نصب کالیپر (Mounting Bolts): دو پیچ که کالیپر را به فریم یا دوشاخ دوچرخه متصل می کنند. محل نصب آنها بسته به نوع استاندارد می تواند Post Mount، IS Mount یا Flat Mount باشد.

I. سوراخ های نصب (Mounting Holes): سوراخ هایی روی کالیپر یا فریم وجود دارند که اجازه می دهند کالیپر نسبت به دیسک کمی جابجا شود و بتوان تنظیم دقیق انجام داد.

نحوه تنظیم کالیپر ترمز دوچرخه

برای داشتن عملکرد بهتر ترمز، قبل از شروع تنظیم کالیپر، چند نکته مهم را بررسی کنید:

قرارگیری صحیح چرخ : اطمینان پیدا کنید که چرخ به درستی در جای خود و داخل دراپ اوت ها نصب شده باشد. این کار باعث می شود دیسک ترمز دوچرخه در موقعیت دقیق داخل کالیپر قرار بگیرد.

بررسی وضعیت دیسک ترمز دوچرخه (Rotor) : دوچرخه را بالا بیاورید و چرخ را بچرخانید. اگر دیسک ترمز دوچرخه حرکت جانبی زیادی دارد و تاب برداشته است، ابتدا باید آن را صاف کنید یا در صورت لزوم تعویض نمایید؛ در غیر این صورت تنظیم دقیق لنت ها ممکن نخواهد بود.

بستن پیچ های تنظیم سیم ترمز دوچرخه: پیچ های تنظیم سیم ترمز دوچرخه را که روی دسته ترمز و گاهی روی کالیپر قرار دارند، کاملا در جهت عقربه های ساعت بچرخانید تا به حالت بسته برسند.

بررسی بازوی اهرم: پیچ نگهدارنده سیم ترمز دوچرخه را کمی شل کنید تا مطمئن شوید بازوی اهرم در حالت آزاد و استراحت قرار دارد و در زمان ترمزگیری دامنه کامل حرکت را خواهد داشت.

تنظیم و محکم کردن سیم ترمز دوچرخه: سیم ترمز دوچرخه را بکشید تا هیچ لقی نداشته باشد و سپس پیچ نگهدارنده سیم را محکم کنید. هنگام سفت کردن، دقت کنید بازوی اهرم حرکت نکند؛ چون دامنه حرکتی آن محدود است و تغییر ناخواسته می تواند عملکرد ترمز را کاهش دهد.

تنظیم کالیپر ترمز دوچرخه دیسکی متناسب با نوع طراحی

فرآیند تنظیم کالیپر ترمز دیسکی بسته به نوع طراحی آن متفاوت است. سه طراحی رایج وجود دارد که در ادامه در مورد آنها صحبت می کنیم:

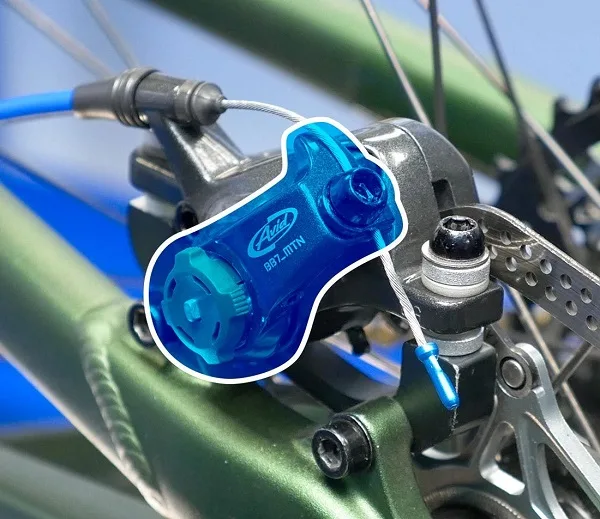

کالیپر تک بازو با پیچ تنظیم هر دو لنت

در این مدل، کابل یک بازوی اهرمی را می کشد که لنت بیرونی را حرکت می دهد، اما هر دو لنت (بیرونی و داخلی) دارای پیچ تنظیم هستند.

کابل یک بازوی اهرمی را می کشد که لنت بیرونی را حرکت می دهد.

پیچ های نصب کالیپر را کمی شل کنید تا کالیپر بتواند آزادانه حرکت کند.

پیچ تنظیم لنت بیرونی را کاملا در خلاف عقربه های ساعت باز کنید و سپس یک دور کامل به داخل برگردانید تا فضای کافی برای تنظیم های بعدی باقی بماند.

سپس پیچ تنظیم لنت داخلی را در جهت عقربه های ساعت بچرخانید تا لنت ها به دیسک بچسبند.

پیچ های نصب کالیپر را کمی سفت کنید تا بدنه کالیپر روی دیسک تراز شود. سفت کردن کامل در مرحله پایانی انجام می شود.

در پایان، هر دو پیچ تنظیم لنت را به صورت مساوی حدود یک چهارم تا نیم دور شل کنید تا فاصله مناسبی ایجاد شود.

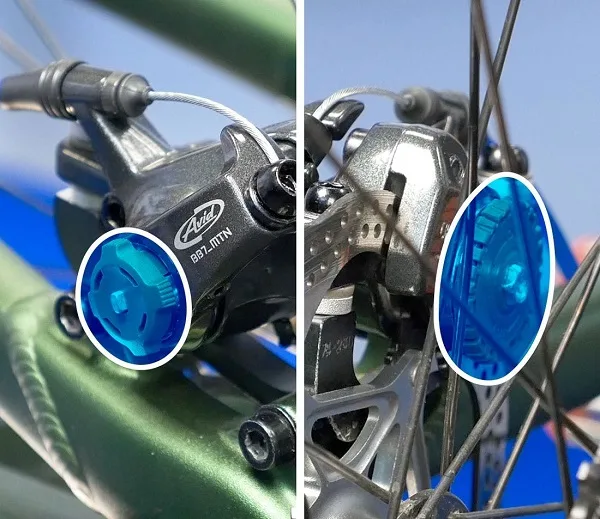

لنت بیرونی و لنت داخلی هر دو دارای پیچ تنظیم هستند.

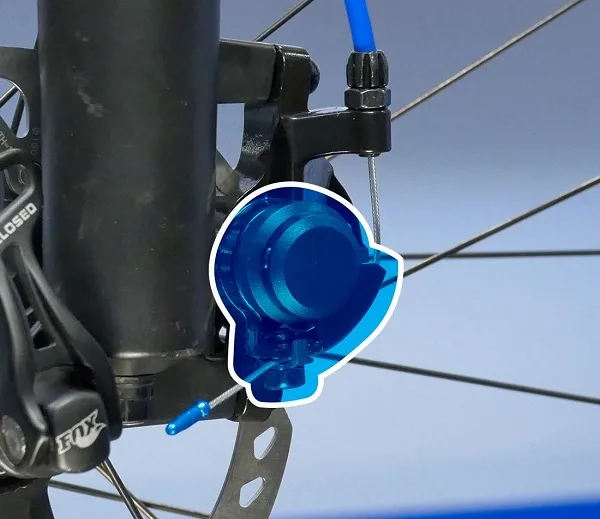

کالیپر تک بازو با پیچ تنظیم فقط لنت داخلی

در این طراحی، کابل بازوی اهرم را می کشد و فقط لنت بیرونی حرکت می کند؛ اما تنها لنت داخلی پیچ تنظیم دارد.

کابل یک بازوی اهرمی را می کشد که لنت بیرونی را حرکت می دهد.

پیچ های نصب کالیپر را کمی شل کنید تا کالیپر آزادانه حرکت کند.

پیچ تنظیم لنت داخلی را کاملا در جهت عقربه های ساعت ببندید و سپس حدود یک چهارم دور باز کنید.

دسته ترمز را بگیرید و نگه دارید تا کالیپر به طور خودکار روی دیسک تراز شود.

در حالی که دسته ترمز را نگه داشته اید، پیچ های نصب کالیپر را سفت کنید.

دسته ترمز را رها کنید و سپس پیچ تنظیم لنت داخلی را دوباره حدود یک چهارم دور شل کنید.

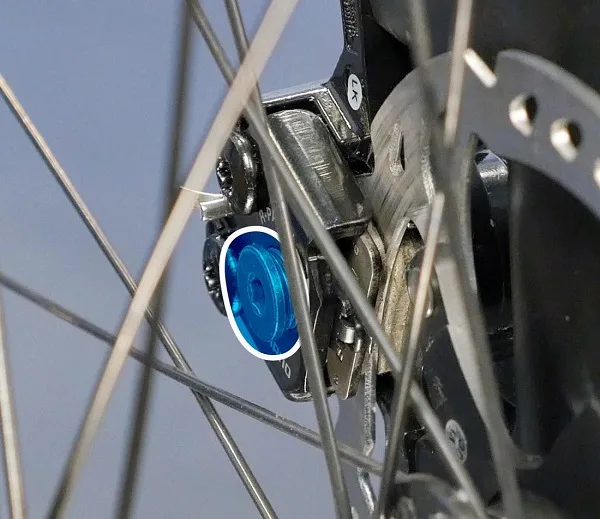

فقط لنت داخلی دارای تنظیم کننده است

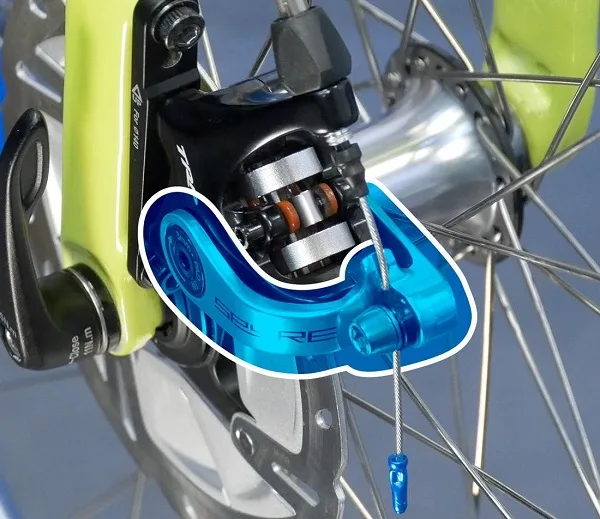

کالیپر دو بازو

در این مدل، کابل دو بازوی اهرمی را حرکت می دهد و هر دو لنت همزمان به سمت دیسک فشار می آورند. این طراحی همیشه دارای پیچ تنظیم برای هر دو لنت است.

سیم ترمز دوچرخه یک بازوی دوتایی را می کشد که هر دو لنت را به سمت روتور حرکت می‌دهد. این نوع روتور همیشه دارای تنظیم‌کننده‌هایی برای لنت‌های داخلی و خارجی است.

پیچ های نصب کالیپر را کمی شل کنید تا کالیپر بتواند حرکت کند.

هر دو پیچ تنظیم لنت ها را کاملا در خلاف عقربه های ساعت باز کنید.

دسته ترمز دوچرخه را بگیرید و نگه دارید.

اگر دسته ترمز تا فرمان حرکت می کند و لنت ها به دیسک نمی رسند، دسته را رها کنید و هر دو پیچ تنظیم لنت ها را نیم دور سفت کنید. این کار را تکرار کنید تا هنگام گرفتن ترمز، لنت ها با دیسک تماس پیدا کنند.

پیچ های نصب کالیپر را سفت کنید تا کالیپر در موقعیت تراز قرار بگیرد.

در پایان، دسته ترمز دوچرخه را رها کنید و عملکرد ترمز را بررسی نمایید.

مراحل پایانی تنظیم ترمز دوچرخه دیسکی

پس از انجام مراحل اصلی نصب و تراز کالیپر، لازم است چند تنظیم نهایی انجام دهید تا ترمز دوچرخه بهترین عملکرد را داشته باشد. هدف این است که کالیپر کاملا موازی دیسک ترمز دوچرخه باشد، فاصله لنت ها از هر دو طرف برابر باشد و فشار دسته ترمز دچرخه حس کنترل دقیق ایجاد کند.

تنظیم موقعیت و عملکرد دسته ترمز دوچرخه

دسته ترمز دوچرخه باید در نیمه مسیر حرکت خود ترمز را بگیرد؛ نه خیلی زود و نه خیلی دیر.

چند بار دسته را فشار دهید و رها کنید تا مطمئن شوید فاصله آن با فرمان مناسب است.

در حالت ایده آل، لنت های ترمز دوچرخه باید تقریبا در نیمی از مسیر حرکت دسته با دیسک تماس پیدا کنند.

اگر دسته خیلی زود یا خیلی دیر ترمز می گیرد، از پیچ های تنظیم لنت استفاده کنید و لنت ها را به طور مساوی به داخل یا خارج حرکت دهید.

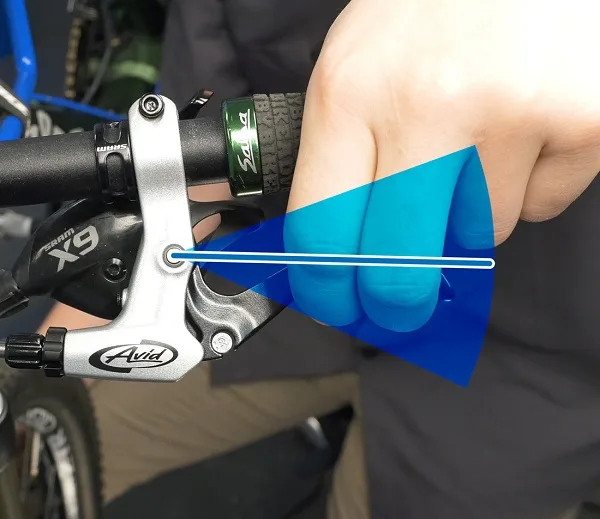

اهرم باید در نقطه میانی بین موقعیت باز و گرفتن دسته فرمان، ترمزها را درگیر کند.

رفع مشکل ساییدگی لنت ترمز دوچرخه

چرخ را بچرخانید و بررسی کنید که صدای تماس یا اصطکاک لنت ها وجود دارد یا خیر.

اگر صدایی نیست و چرخ آزاد می چرخد، کار تمام است و می توانید به مرحله نهایی بروید.

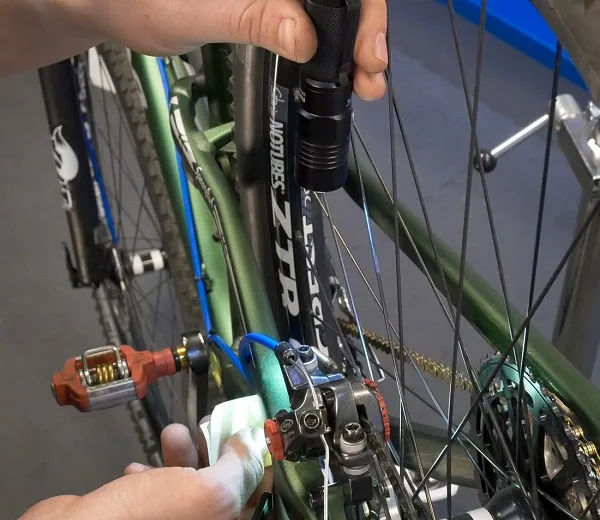

استفاده ار چراغ قوه و یک برگ کاغذ یادداشت پشت کالیپر تراز بودن لنت ها با روتور را بسیار قابل مشاهده تر می کند.

اگر صدای ساییدگی وجود دارد یا چرخ به سختی می چرخد:

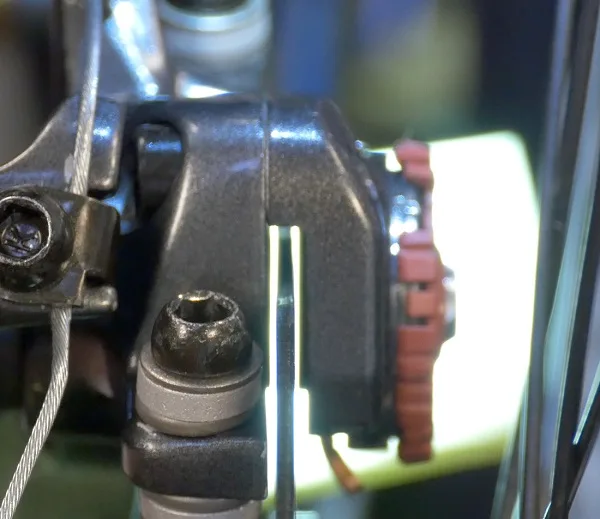

• بررسی کنید که لنت ها موازی دیسک باشند. برای دید بهتر می توانید یک چراغ کوچک یا کاغذ سفید پشت کالیپر قرار دهید.
• اگر لنت ها موازی نیستند، پیچ های نصب کالیپر را کمی شل کنید، کالیپر را کمی به سمت لنتی که فاصله ندارد جابجا کنید، سپس پیچ ها را دوباره محکم کنید.
• اگر لنت ها موازی هستند اما همچنان ساییدگی وجود دارد، پیچ تنظیم لنت در سمت صدادار را ربع دور شل کنید و مجدد بررسی کنید.

تنظیم کالیپر در مدل های تک پیچ داخلی

در کالیپر هایی که فقط لنت داخلی پیچ تنظیم دارد:

• پیچ نصب کالیپر را کمی شل کنید.
• کالیپر را کمی به سمتی که صدای ساییدگی دارد حرکت دهید و پیچ را دوباره محکم کنید.
• این کار را چند بار تکرار کنید تا ساییدگی کامل برطرف شود.

مراحل پایانی

در پایان، پیچ نگهدارنده کابل و پیچ های نصب کالیپر را کاملا سفت کنید.

پیچ های نصب کالیپر: پیچ ها باید محکم ولی نه بیش از حد سفت شوند. کافیست آچار آلن را بگیرید و پیچ را تا جایی بچرخانید که احساس مقاومت پیدا کنید، سپس حدود یک هشتم دور دیگر سفت کنید. اگر بیش از حد سفت کنید، ممکن است رزوه فریم یا دوشاخ آسیب ببیند.

پیچ نگهدارنده کابل: این پیچ را فقط به اندازه ای سفت کنید که کابل کاملا محکم در جای خود قرار بگیرد و سر نخورد. نیازی به فشار بیش از حد نیست؛ چون سفت کردن زیاد می تواند به کابل آسیب بزند یا باعث له شدن روکش آن شود.

اگر کابل ترمز جدید نصب کرده اید یا کابل شل است، آن را حدود ۲ تا ۳ سانتی متر بعد از پیچ نگهدارنده ببرید و حتما یک سرکابل فلزی نصب کنید تا از ریش شدن جلوگیری شود.

نکات تکمیلی پس از تنظیم ترمز دیسکی مکانیکی

بعد از انجام تنظیمات اصلی و آماده شدن ترمز برای استفاده، بهتر است به چند نکته مهم توجه کنید تا عملکرد ترمز در طول زمان ثابت و قابل اعتماد بماند.

سایش لنت ترمز دوچرخه

با گذشت زمان و استفاده از ترمز، لنت ها نازک می شوند و نیاز به تنظیم مجدد پیدا می کنند.

برای جبران این سایش، پیچ های تنظیم لنت را کمی سفت کنید تا لنت ها دوباره به دیسک نزدیک شوند.

تنظیم پیچ ها را به صورت مساوی و در مراحل کوچک انجام دهید و هر بار عملکرد ترمز را با دسته تست کنید.

اگر کالیپر فقط یک پیچ تنظیم لنت دارد، در زمان ساییده شدن لنت ها باید کل کالیپر را دوباره از ابتدا تراز کنید.

نکته مهم: از پیچ تنظیم کابل (Barrel Adjuster) برای جبران سایش لنت ها استفاده نکنید. این کار باعث می شود بازوی اهرم در موقعیتی قرار بگیرد که قبل از تماس لنت ها با دیسک به بدنه کالیپر برخورد کند و ترمز کاملا از کار بیفتد. این پیچ فقط برای تنظیم شل و سفتی کابل استفاده می شود، نه برای جبران ساییدگی لنت ها.

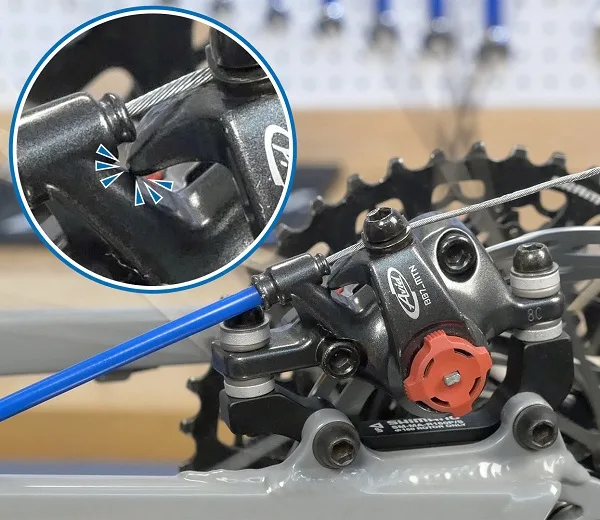

در این کالیپر، از تنظیم‌کننده‌ barrel adjuster برای جبران لنت های ترمز فرسوده استفاده شده است. در نتیجه، هنگامی که ترمز گرفته می شود، بازوی اهرمی قبل از اینکه لنت ها به روتور برسند، با بدنه کالیپر تماس پیدا می کند و در نتیجه ترمز گرفته نمی شود.

فرسودگی سیم ترمز دوچرخه و روکش

کابل و روکش ترمز در اثر گرد و خاک، رطوبت یا زنگ زدگی می توانند کارایی سیستم ترمز را کاهش دهند.

اگر متوجه کشش ضعیف کابل یا سفت شدن حرکت آن شدید، بهتر است کابل و روکش را تعویض کنید تا عملکرد ترمز دوباره روان شود.

مشکلات تراز پایه نصب کالیپر

گاهی اوقات پایه های نصب کالیپر روی فریم یا دوشاخ کاملا صاف نیستند و این موضوع می تواند باعث کج شدن کالیپر و در نتیجه کاهش کیفیت ترمز گیری شود.

در این شرایط، معمولا تنظیم دستی کمکی نمی کند و بهتر است دوچرخه را به یک تعمیرگاه تخصصی ببرید تا با ابزار مناسب، سطح پایه ها تراشیده و صاف شوند.

استفاده از واشرهای مخروطی (Conical Washers)

برخی از تولیدکنندگان، مثل Avid، در طراحی کالیپر از واشرهای مخروطی استفاده می کنند که به تراز شدن بهتر لنت ها کمک می کند.

اگر سیستم ترمز دوچرخه شما از این واشرها استفاده می کند، حتما آنها را نصب کنید و از حذف کردنشان خودداری نمایید.

اگر فقط در بالای کالیپر واشر مخروطی وجود دارد، همانجا بماند و جابجا نشود.

این واشرها فقط مخصوص کالیپرهایی هستند که برای آنها طراحی شده اند و نمی توان آنها را به ترمزهایی که برایشان در نظر گرفته نشده اضافه کرد.

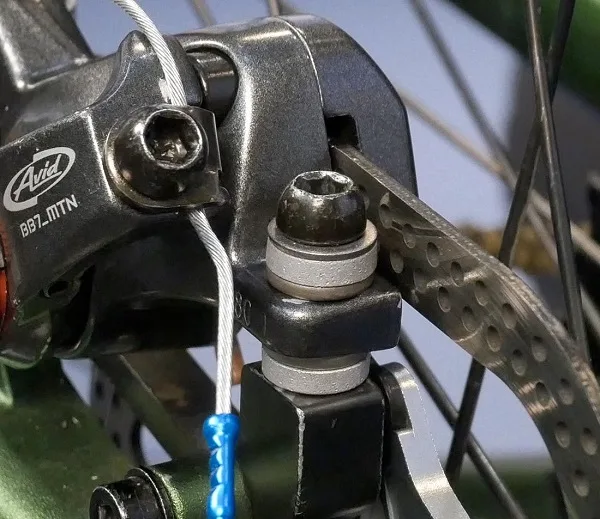

کولیس با سیستم واشر مخروطی Avid

آموزش ویدیویی تنظیم ترمز دوچرخه دیسکی هیدرولیکی

یکی از مشکلات رایج در دوچرخه های مجهز به ترمز دیسکی هیدرولیکی، ساییدگی لنت ها به دیسک یا ایجاد صدای اصطکاک هنگام چرخش چرخ است. حتی در صورتی که این تماس جزئی بوده و مانع حرکت چرخ نشود، می تواند آزاردهنده باشد و در درازمدت باعث کاهش کارایی سیستم ترمز شود.

در این ویدیو، که توسط تیم Park Tool تهیه شده است، مراحل تنظیم ترمز دوچرخه دیسکی هیدرولیکی به صورت گام به گام آموزش داده می شود. محتوای ویدیو شامل موارد زیر است:

• روش عیب یابی دقیق سیستم ترمز پیش از شروع تنظیمات
• بررسی وضعیت لنت ها و تشخیص زمان تعویض آنها
• کنترل سلامت دیسک (Rotor) و نحوه شناسایی تاب یا انحراف دیسک
• آموزش تنظیم دقیق کالیپر برای جلوگیری از ساییدگی و ایجاد فاصله مناسب بین لنت ها و دیسک
• نکات ایمنی و استفاده صحیح از ابزارهای موردنیاز
• روش تنظیمات جزئی برای رسیدن به تراز کامل و عملکرد بی صدا

این آموزش برای تمامی ترمزهای دیسکی هیدرولیکی صرف نظر از برند و مدل قابل استفاده است و به شما کمک می کند سیستم ترمز دوچرخه خود را به شکلی صحیح و اصولی تنظیم نمایید.

مراحل تنظیم ترمز دوچرخه لقمه ای

ترمز لقمه ای یکی از رایج ترین سیستم های ترمز در دوچرخه های شهری و کوهستانی است. تنظیم درست این ترمزها باعث افزایش ایمنی، قدرت ترمزگیری و کاهش سایش لنت و طوقه می شود.

بررسی وضعیت کلی ترمز

قبل از هر چیز، چرخ را بچرخانید و مطمئن شوید که لنت ها به طور یکسان به لبه طوقه نزدیک هستند. اگر یکی از لنت ها فاصله کمتری دارد یا تماس دائمی دارد، در مراحل بعدی باید اصلاح شود.

بررسی و تنظیم سیم ترمز دوچرخه

اهرم ترمز را فشار دهید و ببینید که لنت ها چگونه به طوقه نزدیک می شوند.

اگر دسته ترمز خیلی زود می گیرد یا بیش از حد نرم است، کابل باید تنظیم شود.

برای این کار:

• پیچ نگهدارنده کابل روی بازوی ترمز را کمی شل کنید.
• سیم ترمز را به اندازه مناسب بکشید تا لنت ها فاصله یکسانی از طوقه داشته باشند.
• پیچ را دوباره محکم کنید.

تنظیم فاصله لنت ترمز دوچرخه از طوقه

فاصله استاندارد هر لنت از طوقه حدود ۲ تا ۳ میلی متر است.

برای تنظیم دقیق فاصله، از پیچ ریز کنار بازوی ترمز یا همان پیچ تنظیم فنر استفاده کنید.

این پیچ را در یک بازو کمی سفت یا شل کنید تا هر دو لنت به طور مساوی حرکت کنند و فاصله آن ها برابر شود.

تراز کردن لنت ها روی طوقه

مطمئن شوید که لنت ها هنگام ترمزگیری، به صورت کامل و صاف روی سطح طوقه قرار می گیرند.

اگر لنت ها زاویه دارند یا بخشی از آن ها با تایر یا بیرون طوقه تماس دارد:

• پیچ اتصال لنت را شل کنید.
• لنت را به گونه ای بچرخانید که کاملا روی لبه ترمزگیر طوقه قرار بگیرد.
• پیچ را دوباره محکم کنید.

بررسی نقطه آزاد بودن چرخ

بعد از تنظیم کابل و لنت ها، چرخ را بچرخانید و مطمئن شوید که در حالت عادی هیچ لنتی با طوقه تماس ندارد.

اگر چرخ سفت می چرخد یا صدای سایش شنیدید، فاصله لنت ها را کمی بیشتر کنید.

در عین حال مطمئن شوید که هنگام گرفتن دسته ترمز، هر دو لنت همزمان به طوقه می رسند.

تست نهایی ترمز

دوچرخه را روی زمین قرار دهید و چند بار دسته ترمز را فشار دهید.

بررسی کنید که ترمزگیری نرم، سریع و یکنواخت باشد.

اگر احساس کردید دسته ترمز بیش از حد شل است، پیچ های تنظیم روی دسته ترمز یا روی بازوی ترمز را کمی سفت کنید.

نکات مهم نگهداری

همیشه لنت ها را بررسی کنید؛ اگر کمتر از ۲ میلی متر ضخامت دارند، باید تعویض شوند.

کابل ها و روکش ترمز را هر چند ماه یکبار تمیز یا تعویض کنید تا عملکرد ترمز نرم بماند.

اگر طوقه دوچرخه تاب دارد، حتی بهترین تنظیم هم نتیجه کامل نخواهد داد؛ در این صورت نیاز به رگلاژ چرخ دارید.

جمع بندی

تنظیم صحیح ترمز دیسکی، چه هیدرولیکی و چه مکانیکی، نقش بسیار مهمی در ایمنی، کنترل بهتر دوچرخه و افزایش طول عمر قطعات دارد. آشنایی با روش های عیب یابی، تنظیم فاصله لنت ها، تراز کردن کالیپر و نگهداری دوره ای، به شما کمک می کند همیشه عملکردی روان، بی صدا و قابل اعتماد از سیستم ترمز خود داشته باشید. پس از هر بار تنظیم یا تعویض لنت ها، حتما لنت ها و دیسک را به اصطلاح بسوزانید یا Bed-in کنید. این کار باعث می شود سطح لنت و دیسک با یکدیگر هماهنگ شوند و قدرت ترمز گیری تا ۳۰٪ افزایش یابد.
